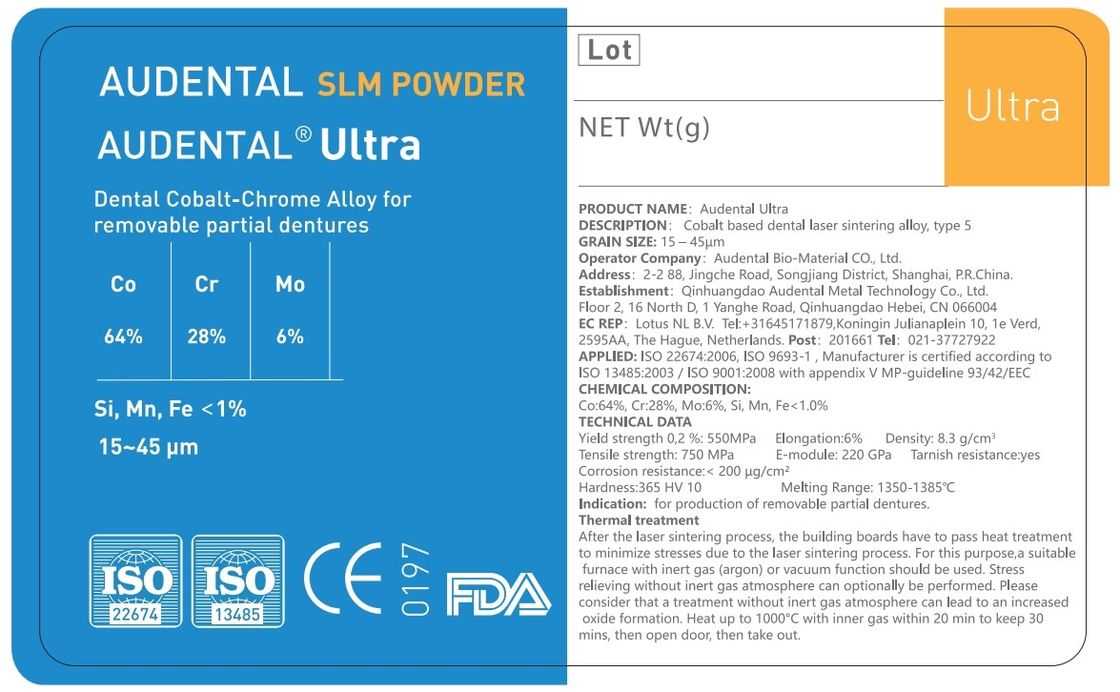

Informações Técnicas AudentalUltraSLMEm pó
NOME DO PRODUTO:Ultra Audental
Descrição: liga de sinterização dentária a laser à base de cobalto, tipo 5
Tamanho do grão: 15 μm 45 μm
Fabricante:QHD Audental Advanced Material CO., Ltd.
Endereço22F, norte D, BD 16, 1 Yanghe Road, área de desenvolvimento, QHD, China.
Correio:066004Telefone:+86-335-8691917
Composição química:
Co: 64%, Cr: 28%, Mo: 6%, Si, Mn, Fe < 1,0%
DADOS Técnicos
Resistência ao rendimento 0,2 %: 550 MPa
Elongação: 7 %
Densidade: 8,55 g/cm3
Resistência à tração: 980 MPa
Módulo E: 200 GPa
Resistência à mancha: sim
Resistência à corrosão: < 200 μg/cm2
Dureza: 320 HV 10
Indicação: coroas e pontes, superestruturas e barras apoiadas em implantes.
Condições de armazenagem: Guardar em recipientes herméticos e manter seco
Instruções de utilização Audental Ultra SLMEm pó
Utilização prevista
Audental UltraÉ uma liga à base de cobalto destinada à produção de restaurações de dentaduras removíveis em máquinas de sinterização a laser. Consulte as instruções de funcionamento do fabricante do sistema.O pó é um dispositivo médico da classe IIa, em conformidade com a regra 8 do anexo IX da MDD 93/42/CEEComposição correspondente ao material odontológico CoCr de tipo 5 de acordo com a norma ISO 22674.
CAD
Projete a prótese parcial removível superior com uma espessura mínima de 0,7 mm. Para os conectores menores, use um diâmetro de 1,2 x 1,8 mm. Para as barras sublinguais de uma prótese parcial inferior,Recomenda-se um diâmetro de 4 x 2 mm- Cuidar da espessura do material adequado nos fechos.
Tratamento térmico
Após o processo de sinterização a laser, as placas de construção têm de passar por tratamento térmico para minimizar as tensões devido ao processo de sinterização a laser.Deve ser utilizado um forno adequado com gás inerte (argon) ou função de vácuo.O tratamento sem atmosfera de gás inerte pode conduzir a um aumento da formação de óxido.Aquecer até 1000°C com gás interno dentro de 45 minutos para manter 30 minutos, depois retirar e deixar arrefecer livremente no ar ambiente.
Remover Peças da placa de construção
Retirada das restaurações da plataforma: Após o alívio de tensões e o arrefecimento da plataforma, remover as peças da plataforma de construção usando serra de banda, cortador rotativo ou alicates.Remover os resíduos dos suportes usando uma alicate.
Preparação antes da folhagem cerâmica
Os quadros podem ser elaborados com cortadores de carburo padrão, procurar transições suaves e evitar materiais sobrepostos.Recomenda-se que o quadro seja sabotado com óxido de alumínio 125 μm e 3-4 bares para remover a camada de óxido presente completamente.No final, a limpeza por limpador a vapor é obrigatória.
Contra- indicações e efeitos secundários
Se as instruções forem observadas durante os processos de produção, as incompatibilidades com ligas dentárias não preciosas são extremamente raras.,A liga não deve ser utilizada por razões de segurança. Em casos excepcionais, foram notificadas irritações locais induzidas eletroquímicamente.podem ocorrer efeitos galvânicos.
Por favor verifique seu email!
